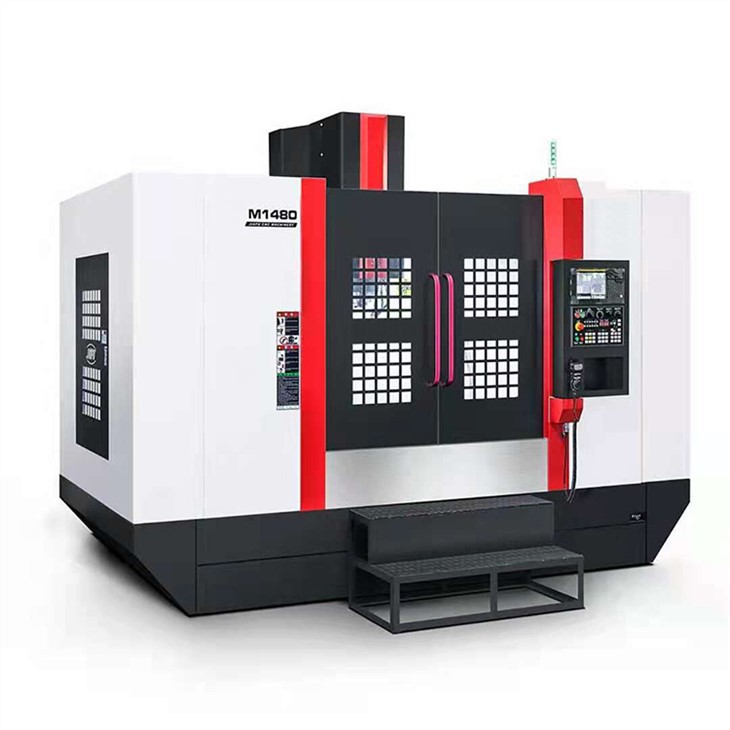

Автоматизований фрезерний верстат з ЧПУ
● ПОДОРОЖІ
Хід осі Х 1500 мм
Хід осі Y мм 800
Хід по осі Z мм 700
Ніс шпинделя до робочої поверхні мм 160-860
Центр шпинделя до напрямної колони 855 мм
● робочий стіл
Розміри столу (Д х Ш) мм 1600*800
Т-подібний паз (номер-розмір*інтервал) мм 7*22Х110
максимальне навантаження 2000 кг
Параметр машини
|
|
Параметр |
одиниця |
V-1580 |
|
|
● |
ПОДОРОЖІ |
|
|
|
|
|
Переміщення по осі Х |
мм |
1500 |
|
|
|
Хід осі Y |
мм |
800 |
|
|
|
Переміщення по осі Z |
мм |
700 |
|
|
|
Ніс шпинделя до робочої поверхні |
мм |
160-860 |
|
|
|
Центр шпинделя до направляючої колони |
мм |
855 |
|
|
● |
робочий стіл |
|
|
|
|
|
Розміри столу (Д x Ш) |
мм |
1600*800 |
|
|
|
Т-подібний паз (число-розмір*інтервал) |
мм |
7*22X110 |
|
|
|
максимальне навантаження |
Кг |
2000 |
|
|
L |
Шпиндель |
|
|
|
|
|
Швидкість шпинделя |
об/хв |
8000 |
|
|
|
Потужність двигуна шпинделя |
кВт |
15 |
|
|
|
Конічний отвір шпинделя (модель/розмір встановлення) |
|
BT50（155） |
|
|
|
Двигун XYZ |
кВт |
3кВт/3кВт/3кВт |
|
|
● |
годувати |
|
|
|
|
|
Швидкий хід G00 (вісь X) |
м/хв |
20 |
|
|
|
Швидкий хід G00 (вісь Y) |
м/хв |
20 |
|
|
|
Швидкий хід G00 (вісь Z) |
м/хв |
24 |
|
|
|
G01 Подача для різання |
м/хв |
10/10/10 |
|
|
● |

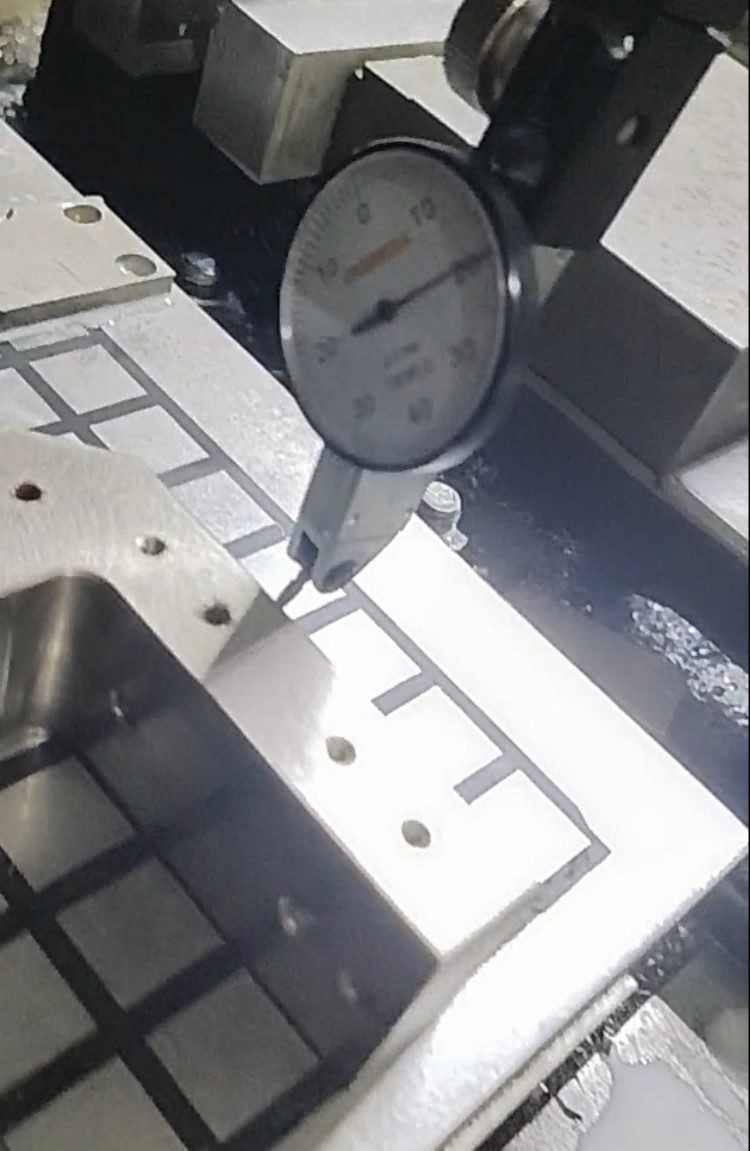

точність машини |
|
|
|
|
|
точність позиціонування |
мм |
0.005/300 |
|
|
|
Повторюваність |
мм |
0.003/300 |
|
|
● |
інший |
|
|
|
|
|
Площа (довжина) |
мм |
3950 |
|
|
|
(ширина) |
мм |
3000 |
|
|
|
Висота машини (висота) |
мм |
3200 |
|
|
|
вага машини |
Кг |
15000 |
|
|
|
вакуумна упаковка |
/ |
ТАК |
|
|
|
Стаціонарний дерев'яний каркас |
/ |
ТАК |
|
■конфігурація автоматизованого фрезерного верстата з ЧПУ
1. Трьохосьовий кульковий гвинт C3 "Yintai PMI або Shangyin HIWIN" виробництва Тайваню;
6. BT50-$155-8000rpm ремінь типу KENTURN
2. Три вали мають підшипники P4;
7. Ножовий циліндр;
3. Три осі використовує роликову доріжку "Shangyin або Yintai" виробництва Тайваню;
8. Свідома головна маслянка
4. Три осі приймає Тайвань "KENTURN" муфта;
9. Ящик для інструментів і інструменти регулювання
5. Три осі використовує тайванський захисний кожух "KENTURN".
