Фрезерний верстат MITSUBISHI Cnc

Наша перевага
Інтегруйте виробництво, дослідження та розробки, а також післяпродажне обслуговування, щоб ви могли безтурботно працювати після продажу

Гарантія якості деталей фрезерного верстата MITSUBISHI cnc

Додатково налаштуйте поворотний стіл з ЧПК, щоб розширити функцію четвертої осі для обробки конкретних деталей

Тайвань шпиндель
Весь комплект шпинделя збирається в умовах постійної температури, щоб забезпечити точність обертання шпинделя
Дисковий журнал
Встановлений збоку від колони пристрій зміни інструментів маніпулятора завершує заміну та доставку інструменту, роблячи процес зміни інструменту швидким і точним
Гвинтовий калібр
Невелике динамічне і статичне тертя, невелика високошвидкісна вібрація, висока точність позиціонування
Система ЧПК
Підтримка систем CNC fanuc oi mf додатково, GSK/Taiwan SYNTEC, німецький Siemens Japan Mitsubishi та інші системи ЧПК

Електричні компоненти
Оптова закупівля електричних компонентів Schneider та інших брендів зі стабільною продуктивністю та тривалим терміном служби

Вишуканий корпус, створений з винахідливістю

Стерео база
Фрезерний верстат з ЧПУ MITSUBISHI використовує конструкцію колони «ялинка», перероблені структурні частини, надшироку конструкцію основи колони
Ручне вишкрібання
Усі контактні поверхні верстата очищаються вручну з невеликою деформацією, високою точністю та хорошим збереженням точності
лиття
Використання високоякісного чавуну Meehanite, вторинного загартування та природного старіння, зменшення спотворень і деформацій, а також покращення вібрації та поглинання ударів

Параметр машини

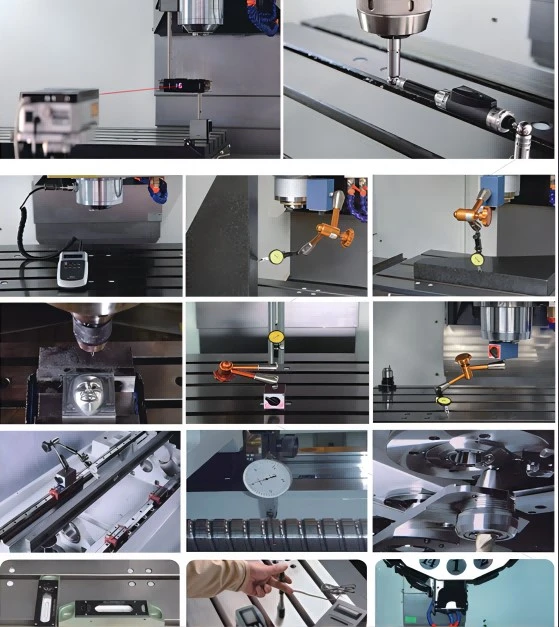

Перевірка якості суворо контролюється
Контроль точності круглості Ballbar
Лазерне лазерне детектування та компенсація калібрування
Виявлення вертикальної точності XZ
Точність визначення паралельності рейок

Інтимне обслуговування, будьте впевнені після продажу
Керування цілісністю заслуговує довіри. Про різницю кольорів
Усі зображення продукту в цьому магазині зроблено в натуральному вигляді, кольори можуть відрізнятися через освітлення, вплив навколишнього середовища, екран та інші фактори. Будь ласка, зверніться до справжнього товару, вибачте за розуміння.
про цей продукт
Цей магазин є прямим фабричним магазином, продукцію можна налаштувати та обробити відповідно до потреб, будь ласка, зверніться до служби підтримки для отримання конкретних деталей.
Кур'єрська інформація
Ми підберемо відповідну логістичну доставку відповідно до вашої адреси доставки. Якщо ви визначили логістику, зверніться до служби підтримки клієнтів.

П’ять методів вимірювання точності розмірів деталей фрезерного верстата FANUC з ЧПУ

1. Пробний метод розкрою

Тобто спочатку спробуйте вирізати невелику частину обробленої поверхні, виміряйте розмір, отриманий під час пробного різу, відрегулюйте положення ріжучої кромки інструменту відносно заготовки відповідно до вимог обробки, потім спробуйте вирізати, а потім виміряйте, тому після двох-трьох пробних різань і вимірювань, коли оброблений розмір відповідає вимогам, уся поверхня, яка підлягає обробці, потім розрізається.

Метод пробного різання повторюється через «пробне різання-вимірювання-регулювання-повторне пробне різання», доки не буде досягнута необхідна точність розмірів. Наприклад, процес пробного розточування коробчатої системи отворів.

Точність, досягнута методом пробного різання, може бути дуже високою, і він не вимагає складних пристроїв, але цей метод трудомісткий (вимагає багаторазового регулювання, пробного різання, вимірювання, розрахунку), низька ефективність і залежить від технічного рівня працівників і точність вимірювальних приладів. Якість нестабільна, тому використовується лише для одиничного дрібносерійного виробництва.

Як різновид пробного методу різання - узгодження, він заснований на обробленої деталі, обробці іншої відповідної заготовки або об'єднанні двох (чи більше двох) заготовок для обробки. Вимоги до кінцевого обробленого розміру під час відповідності базуються на вимогах до відповідності оброблених деталей.

2. Метод коригування

Попередньо відрегулюйте точне відносне положення верстата, пристосування, інструменту та заготовки за допомогою зразків або стандартних деталей, щоб забезпечити точність розмірів заготовки. Оскільки розмір налаштовується на місці заздалегідь, немає необхідності намагатися вирізати під час обробки, розмір отримується автоматично і залишається незмінним під час обробки партії деталей. Це метод коригування. Наприклад, при використанні пристосування для фрезерного верстата положення інструменту визначається блоком установки інструменту. Суть методу регулювання полягає у використанні пристрою позиціонування або пристрою налаштування інструменту або попередньо відрегульованого тримача інструменту на верстаті, щоб інструмент досяг певної точності положення відносно верстата або пристосування, а потім обробити партію заготовок.

Це також свого роду метод регулювання, щоб подавати інструмент відповідно до циферблата на верстаті, а потім його різати. Для цього методу необхідно спочатку визначити шкалу на циферблаті за методом пробної огранки. У масовому виробництві для регулювання часто використовують нерухомі стопори, зразки, шаблони та інші пристрої для налаштування інструменту.
У порівнянні з методом пробного різання метод регулювання має кращу стабільність точності обробки та вищу продуктивність. Він не має високих вимог до верстатників, але має високі вимоги до налагоджувачів верстатів. Його часто використовують у серійному та масовому виробництві.
3. Метод калібрування
Спосіб використання відповідного розміру інструмента для забезпечення розмірів заготовки, що обробляється, називається методом розмірів. Обробляється інструментами стандартного розміру, а розмір поверхні обробки визначається розміром інструменту. Тобто інструменти з певною точністю розмірів (наприклад, розгортки, розгортки, свердла тощо) використовуються для забезпечення точності заготовки, що обробляється (наприклад, отворів).
Метод калібрування простий в експлуатації, має високу продуктивність і відносно стабільну точність обробки. Це майже не пов'язано з технічним рівнем робітників, а продуктивність праці висока. Він широко використовується в різних видах виробництва. Такі як свердління, розсвердлювання тощо.
4. Активний метод вимірювання
Під час обробки виміряйте розмір обробки під час обробки та порівняйте результат вимірювання з розміром, необхідним за проектом, або змусьте верстат продовжити роботу, або зупиніть верстат, це активний метод вимірювання.
На даний момент значення в активних вимірюваннях можна відображати числово. Активний метод вимірювання додає вимірювальний прилад до системи процесу (тобто єдності, що складається з верстатів, інструментів, пристосувань і заготовок), стаючи її п’ятим фактором.
Активний метод вимірювання має стабільну якість і високу продуктивність, що є напрямком розвитку.

5. Автоматичний спосіб керування
Цей метод складається з вимірювального пристрою, пристрою подачі та системи керування. Це автоматична система обробки, що складається з вимірювального пристрою, пристрою подачі та системи керування, і процес обробки автоматично завершується системою.
Серія завдань, таких як вимірювання розмірів, регулювання компенсації інструменту, обробка різанням і паркування верстата, автоматично виконується для автоматичного досягнення необхідної точності розмірів. Наприклад, при обробці на верстаті з ЧПК деталі контролюють послідовність обробки і точність обробки за допомогою різних інструкцій програми.
Існує два специфічних методу автоматичного керування:
① Автоматичне вимірювання означає, що на верстаті є пристрій для автоматичного вимірювання розміру заготовки. Коли заготовка досягає необхідного розміру, вимірювальний пристрій видасть інструкцію автоматично втягнути інструмент і припинити роботу.
②. Цифрове керування означає, що верстат має серводвигун, який контролює точне переміщення тримача інструменту або робочого столу, гвинтові гайкові пари та повний набір цифрових пристроїв керування. Розмір (рух тримача інструменту або робочого столу) отримується за допомогою попередньо запрограмованої програми. Програма автоматично контролюється пристроєм цифрового керування комп’ютером.
Початковий метод автоматичного керування був реалізований за допомогою активних систем вимірювання та керування, таких як механічний або гідравлічний тиск. В даний час широко використовуються програми, попередньо організовані відповідно до вимог до обробки, верстати з програмним керуванням, що видаються системою керування для роботи, або верстати з цифровим керуванням, які видає система керування для видачі цифрових інформаційних інструкцій для роботи та можуть адаптуватися до зміни умов обробки в процесі обробки. Відрегулюйте обсяг обробки, відповідно до заданих умов для досягнення оптимізації процесу обробки, верстат з адаптивним керуванням виконує автоматичну контрольну обробку.
Метод автоматичного керування має стабільну якість, високу продуктивність, хорошу гнучкість обробки та може адаптуватися до багатосортного виробництва. Це напрямок розвитку машинобудування та основа автоматизованого виробництва (CAM).
