Конструкція кріплень, як правило, виконується відповідно до конкретних вимог певного процесу після того, як сформульований процес обробки деталей. При формулюванні технологічного процесу слід повністю розглянути можливість реалізації світильника, а при проектуванні світильника можна запропонувати за необхідності зміни до технологічного процесу. Якість конструкції інструментальних кріплень слід вимірювати тим, чи може вона стабільно гарантувати якість обробки заготовки, високу ефективність виробництва, низьку вартість, зручне видалення стружки, безпечну експлуатацію, економію праці, простоту виготовлення та просте обслуговування.
1. Основні принципи проектування світильників
1. Задоволення стабільності та надійності позиціонування заготовки під час використання;
2. Існує достатня навантаження або сила затискання для забезпечення обробки заготовки на кріпленні;
3. Задовольнити просту та швидку роботу в процесі затискання;
4. Тендітні деталі повинні мати таку конструкцію, яку можна швидко замінити, і найкраще не використовувати інші інструменти, коли для цього є достатні умови;
5. Забезпечити надійність повторного позиціонування пристосування під час регулювання або заміни;
6. Наскільки це можливо, уникайте складної структури та високої вартості;
7. Наскільки це можливо, вибирайте стандартні деталі як складові;
8. Сформувати систематизацію та стандартизацію внутрішніх продуктів компанії'
2. Основні знання з дизайну світильників
Якісне кріплення верстата повинно відповідати таким основним вимогам:
1. Для забезпечення точності обробки заготовки ключовим моментом для забезпечення точності обробки є правильний вибір точки позиціонування, методу позиціонування та компонентів позиціонування. При необхідності також потрібен аналіз помилок позиціонування. Зверніть увагу на структуру інших деталей кріплення на точність обробки. Це впливає на те, щоб кріплення відповідало вимогам точності обробки заготовки.
2. Складність спеціального кріплення для підвищення ефективності виробництва має бути адаптована до виробничих потужностей, і, наскільки це можливо, слід прийняти різні швидкі та ефективні механізми затискання для забезпечення зручної роботи, скорочення допоміжного часу та підвищення ефективності виробництва.
3. Структура спеціального кріплення з хорошою продуктивністю має бути простою та розумною, що зручно для виготовлення, складання, регулювання, огляду, обслуговування тощо.
4. Хороші показники використання. Світильник повинен мати достатню міцність і жорсткість, а експлуатація повинна бути простою, економічною, безпечною та надійною. За умови, що об’єктивні умови дозволяють та є економічними та застосовними, пневматичні, гідравлічні та інші механізовані затискні пристрої повинні бути максимально використані для зменшення трудомісткості оператора. Інструментальні пристосування також повинні бути зручними для видалення стружки. При необхідності можна встановити структуру видалення стружки для запобігання пошкодженню стружки позиціонуванням заготовки та пошкодженню інструменту, а також запобіганню накопиченню стружки великою кількістю тепла та деформацією технологічної системи.
5. Спеціальне кріплення з хорошою економічністю повинно максимально приймати стандартні компоненти та стандартну структуру та прагнути бути простим за структурою та легким у виробництві, щоб зменшити виробничі витрати на кріплення. Тому необхідний техніко -економічний аналіз плану приладів слід проводити відповідно до замовлення та виробничих потужностей під час проектування, щоб покращити економічні вигоди світильника у виробництві.
3. Огляд стандартизації оснащення та конструкції кріплень
1. Основні методи та етапи проектування світильників
Підготовка до проектування. Початкові дані про інструментальне обладнання та конструкцію кріплення включають наступне:
а) Повідомлення про проектування, креслення готових деталей, незаготовлені креслення та технологічні маршрути та інші технічні дані, розуміння технічних вимог до обробки кожного процесу, схем позиціонування та затискання, змісту обробки попередніх процесів, чорнових умов, верстатів та інструментів використовується при обробці, огляді вимірювальних інструментів, припуску на обробку та кількості різання тощо;
б) розуміти виробничу партію та попит на світильники;
в) розуміти основні технічні параметри, продуктивність, технічні характеристики, точність використовуваного верстата, а також розмір з'єднання конструкції з'єднувальної частини з кріпленням тощо;
г) Стандартний інвентаризаційний матеріал світильників.
2. Питання, що розглядаються при проектуванні світильників
Конструкція світильників, як правило, має єдину структуру, що дає людям відчуття, що структура не дуже складна. Особливо зараз, коли гідроприлади популярні, оригінальна механічна структура значно спрощується. Однак, якщо процес проектування не буде детально розглянуто, неминуче виникнуть непотрібні неприємності:
а) Порожній край заготовки. Розмір th
Заготовка занадто велика, і виникають перешкоди. Тому чорновий креслення необхідно підготувати перед проектуванням. Залиште достатньо місця.
б) Розблоковане видалення мікросхеми світильника. Через обмеження простору обробки верстата під час проектування кріплення часто проектується як компактне. У цей час часто ігнорується те, що залізні опилки, утворені в процесі обробки, зберігаються в глухих кутах кріплення, включаючи поганий відтік рідини для стружки, що спричинить проблеми в майбутньому. Обробка приносить багато неприємностей. Тому на початку фактичної ситуації ми повинні розглянути проблеми в процесі обробки. Адже кріплення базується на підвищенні ефективності та зручній роботі.
в) Загальна відкритість світильника. Ігнорування відкритості ускладнює оператору встановлення картки, займає багато часу і вимагає великих зусиль, а також розробляє табу.
г) Основні теоретичні принципи проектування світильників. Кожне кріплення повинно пройти незліченну кількість затискань та послаблень, тому воно може відповідати вимогам користувача' спроектувати те, що суперечить принципу. Навіть якщо вам зараз пощастить, довготривалої сталості не буде. Хороший дизайн повинен витримати час.
e) Заміна компонентів позиціонування. Компоненти позиціонування сильно зношені, тому слід продумати швидку та зручну заміну. Найкраще не проектувати на більші частини.
Накопичення досвіду проектування світильників є дуже важливим. Іноді дизайн - це одне, а в практичному застосуванні - інше, тому гарний дизайн - це процес безперервного накопичення та узагальнення.
Зазвичай їх використовують за функціональністю:
01 затискач
02Свердління та фрезерування
03CNC, патрон приладу
04 Інструменти для перевірки газу та води
05 Інструмент для обрізки та штампування
06 зварювальний інструмент
07 Полірувальний прилад
08 Монтажний інструмент
09 Тамподрук, лазерне гравірування
01 затискач
Визначення: інструмент для позиціонування та затискання за формою виробу
Точки проектування:

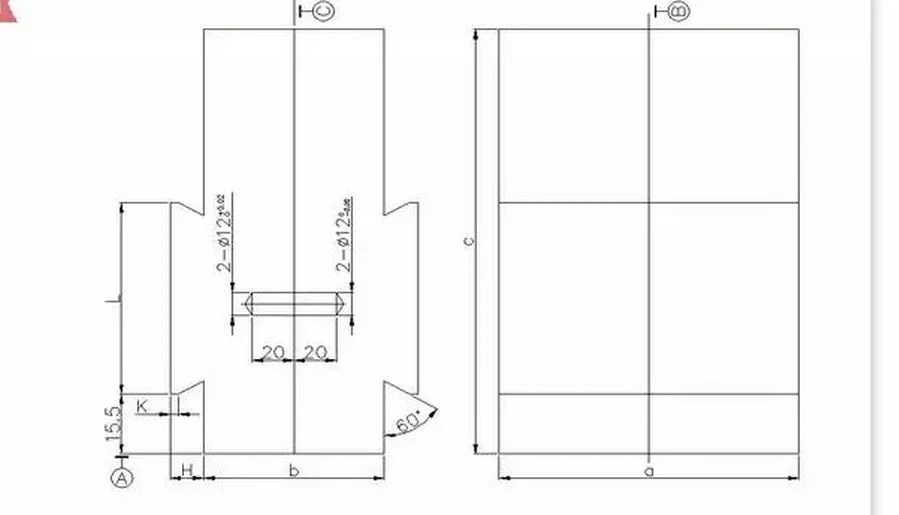

1. Цей тип затискачів в основному використовується для лещата, і його довжину можна скоротити відповідно до потреб;
2. Інші допоміжні пристрої позиціонування можуть бути сконструйовані на затискній формі, і притискна форма зазвичай з'єднується за допомогою зварювання;
3. Наведене вище зображення є спрощеною діаграмою, а розмір структури порожнини визначається конкретними умовами;
4. Щільно встановіть позиціонуючий штифт діаметром 12 у відповідному положенні на рухомій формі, а отвір для позиціонування у відповідному положенні фіксованих форм - ковзань, щоб вони прилягали до позиціонуючого штифта;
5. Монтажну порожнину необхідно змістити та збільшити на 0,1 мм на основі поверхні контуру несушучогося чистого файлу креслення під час проектування.
02Свердління та фрезерування
Точки проектування:
1. При необхідності деякі допоміжні пристрої позиціонування можуть бути сконструйовані на нерухомому сердечнику та його нерухомій пластині;
2. Наведена вище картина є структурною діаграмою, і фактичну ситуацію необхідно розробити відповідно до структури продукту;
3. Циліндр визначається відповідно до розміру виробу та сили під час обробки. Зазвичай використовується SDA50X50;
03CNC, патрон приладу

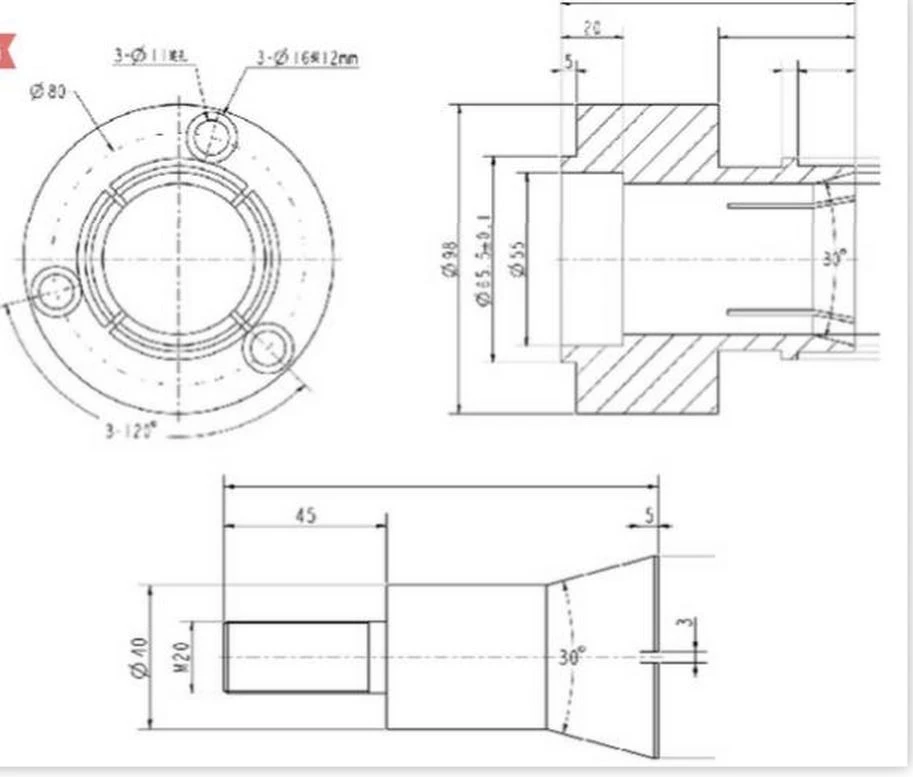

Патрон з ЧПУ
Внутрішній балочний патрон
Точки проектування:
1. Нерозмічений розмір на малюнку вище залежить від структури розмірів внутрішнього отвору фактичного виробу;
2. Зовнішнє коло, яке контактує з внутрішнім отвором виробу, повинно бути зроблено з запасом 0,5 мм на одній стороні, і, нарешті, встановлене на верстаті з ЧПУ, а потім оброблене до розміру, щоб запобігти деформації та ексцентриситету, спричиненому процес загартування;
3. Рекомендується використовувати пружинну сталь як матеріал складової частини, а також деталь тяги 45#;
4. Різьба М20 частини тяги є загальною різьбою, яку можна регулювати відповідно до фактичної ситуації
Патрон приладу
Точки проектування:
1. Наведене вище зображення є еталонною діаграмою, а розмір і структура збірки визначаються відповідно до фактичного зовнішнього розміру та структури виробу'
2. У матеріалі використовується 45#, загартоване.
Затискний патрон приладу приладу
Точки проектування:
1. Наведене вище зображення є еталонною діаграмою, фактичний розмір залежить від структури розміру внутрішнього отвору виробу;
2. Зовнішнє коло, яке контактує з внутрішнім отвором виробу, має бути зроблено з запасом 0,5 мм з одного боку, і, нарешті, встановлене на токарному верстаті, а потім доопрацьоване до розміру, щоб запобігти деформації та ексцентриситету, спричиненому процес загартування;
3. У матеріалі використовується 45#, загартоване.
04Тестування інструментарію
Точки проектування:
1. Наведене вище зображення є еталонним зображенням інструменту для випробування газу. Конкретну структуру необхідно розробити відповідно до фактичної структури виробу. Ідея полягає в тому, щоб запечатати продукт найпростішим способом і заповнити деталі, що підлягають випробуванню, та герметизувати газом, щоб підтвердити його герметичність;
2. Розмір балона можна регулювати відповідно до фактичного розміру виробу, а також необхідно враховувати, чи може хід циліндра задовольнити зручність прийняття та розміщення виробу;
3. Ущільнювальна поверхня, яка контактує з виробом, зазвичай виготовляється з матеріалів з хорошою компресією, таких як гума NBR та гумове кільце NBR. У той же час, будь ласка, зверніть увагу на використання білих пластикових пластикових блоків, наскільки це можливо, якщо блок позиціонування контактує із зовнішнім виглядом виробу. Накрийте середню кришку бавовняною тканиною, щоб запобігти пошкодженню зовнішнього вигляду виробу;
4. Під час проектування слід враховувати напрямок позиціонування виробу, щоб запобігти уловленню внутрішнього витоку газу в порожнині виробу та помилковому виявленню.
05 Інструменти для штампування
Точки проектування: На малюнку вище показана загальна структура інструменту для штампування. Нижня пластина використовується для полегшення фіксації на верстаті штампувальної машини; блок позиціонування використовується для фіксації виробу, конкретна структура розроблена відповідно до фактичного стану виробу, а центральна точка знаходиться навколо для полегшення та безпечного вибору та розміщення виробу; перегородка повинна полегшувати відокремлення виробу від перфораційного ножа; Стовп служить нерухомою перегородкою. Положення для монтажу та розмір кількох вищевказаних деталей можна розробити відповідно до фактичного стану виробу.
06 зварювальний інструмент
Зварювальний інструмент в основному використовується для фіксації положення кожної деталі у зварювальному вузлі та контролю відносного розміру кожної деталі у зварювальному вузлі. Його структура - це переважно блок позиціонування, який потрібно проектувати відповідно до фактичної структури продукту. Варто зауважити, що під час розміщення виробу на зварювальному інструменті не дозволяється створювати герметичний простір між інструментами, щоб запобігти надмірному тиску в герметичному просторі під час зварювання та нагрівання, що впливає на розмір деталей після зварювання.
07 Полірувальний прилад
08 Монтажний інструмент
Монтажний інструмент в основному використовується як пристрій, що сприяє позиціонуванню в процесі складання компонентів. Ідея дизайну полягає в тому, що виріб можна легко підібрати та розмістити відповідно до складової структури компонента, зовнішній вигляд виробу не можна пошкодити під час процесу складання, а бавовняну тканину можна накрити для захисту виробу під час використання. При виборі матеріалів намагайтеся використовувати неметалеві матеріали, такі як білий клей.
09 Тамподрук, лазерне гравірування
Точки проектування: Розробіть структуру позиціонування інструменту відповідно до фактичних вимог до написів продукту. Зверніть увагу на зручність доступу до товару та захист зовнішнього вигляду виробу. Блок позиціонування та допоміжний пристрій позиціонування, що контактує з виробом, повинні бути максимально виготовлені з неметалевих матеріалів, таких як білий клей. .
